Первичная настройка весов и принтеров при подключении к Fasprint
Блок схема комплекса Fasprint c весами, принтером этикеток и компьютером выглядит так:
Кабеля 1, 2, 3 поставляются в комплекте с смарт-клавиатурой Fasprint, кабель 4 идет в комплекте с принтером.
Кабель 1. usb A-usb B кабель для подключения смарт-клавиатуры Fasprint к usb-порту компьютера или коммутационный кабель Ethernet для модификаций смарт-клавиатуры с Ethernet-портом;
Кабель 2. 9-пиновый кабель (папа-папа, распиновка кабеля: 2------3, 3 -----2, 5------5) для подключения принтеров TSC, Godex, Postek IQ200 и чековых принтеров к клавиатуре Fasprint;
Кабель 3. 9-пиновый нуль модемный кабель (мама-мама, распиновка кабеля: 2------3, 3 -----2, 5------5), который используется для подключения некоторых моделей весов. (см. НАСТРОЙКА ВЕСОВ);
Кабель 4. usb A-usb B кабель для подключения принтера этикеток к usb-порту компьютера (используется для загрузки картинок и изображений в память принтера).
Если к компьютеру будет подключена клавиатура Fasprint, а принтер с Fasprint будут дополнительно соединены между собой Кабелем 3, тогда в редакторе Fasprint Editor можно напечатать тестовую этикетку на принтере с помощью кнопки "Тестовая Печать" и подкорректривать дизайн без загрузки данных в смарт-клавиатуру Фаспринт.
НАСТРОЙКА FASPRINT
Первичная настройка смарт-клавиатуры Fasprint включает в себя:
- Установка IP-адреса (для Fasprint с Ethernet интерфейсом);
- Установка типа весов, количества знаков после запятой в весах, даты, времени и дополнительных параметров (МЕНЮ "НАСТРОЙКИ");
- Создание и загрузка в Fasprint базы товаров и этикеток (только для принтеров этикеток);
- Тестирование дизайна этикетки, финальное редактирование (только для принтеров этикеток) и загрузка базы данных в память смарт-клавиатуры Fasprint.
НАСТРОЙКА ПРИНТЕРОВ
Настройка принтеров этикеток TSC включает себя:
- Установка скорости COM-порта принтера 115200 бод (с помощью программы diagtool или команды на клавиатуре Фаспринт 115200 "К");
- Загрузка картинок в BMP-формате в память принтера (с помощью программы diagtool). Подробно здесь >>
Настройка принтеров этикеток Godex включает себя:
- Установка скорости COM-порта принтера 115200 бод (с помощью программы gotools или команды на клавиатуре Фаспринт 115200 "К");
- Загрузка картинок в BMP-формате в память принтера (с помощью программы gotools). Подробно здесь >>
Настройка принтера этикеток Postek IQ200 включает себя:
- Загрузка шрифтов;
- Установка скорости 57600 бод;
Инструкция по настройке принтера Postek IQ200 находится здесь >>
Для работы с принтером Postek также необходимо обновить прошивку в Фаспринт на версию P.1 и установить специальную версию программы Fasprint Editor.
Настройка принтеров чеков включает себя:
- Настройка скорости порта принтера 9600 бод;
- Загрузку специальной прошивки в Фаспринт;
В комплекте с клавиатурой Fasprint 3 стандартно присутствует 9-пиновый нуль модемный кабель (мама-мама, распиновка кабеля: 2------3, 3 -----2, 5------5), который подходит для подключения весов:
- серия Промприбор ВТА-60 (торговые, технические);
- серия Промприбор ВН (товарные, платформеные, палетные и т.д.);
- весы ВТНЕ, Днепровес ВТД РС, ICS-NT;
- весовой индикатор T7E;
Примечание: для других весов, кабель поставляется под заказ или его можно изготовить самому согласно электрических схем производителей.
Например:
- серия Ohaus Defender T23P - 9-пиновый кабель (Распиновка кабеля: папа-мама, 2------2, 3 -----3, 5------5)

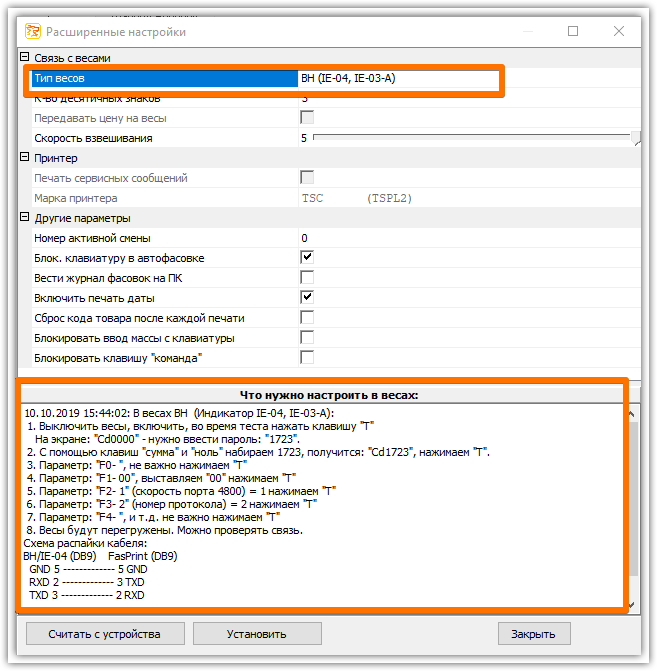

При выборе конкретного типа весов (закладка "Дополнительные параметры" - "Тип весов") в нижней часте окна приведены иструкции по настройке каждой модели.
Примеры настроек некоторых популярных моделей:
Настройка весов серии ВН-а (светодиодный индикатор):
1. Выключить весы, включить, во время теста нажать клавишу "Т".
На экране: "Cd0000" - нужно ввести пароль: "1723";
2. С помощью клавиш "E" и "-0-" набрать 1723, получится: "Cd1723", нажать "Т";
3. Параметр: "F0- ", не важно, нажать "Т";
4. Параметр: "F1- ", не важно, нажать "Т";
5. Параметр: "F2- 1" (скорость порта 4800) , нажать "Т";
6. Параметр: "F3- 2" (номер протокола 2) нажимаем "Т";
7. Параметр: "F4- ", и т.д. не важно, пройти все нажатием "Т";
8. Весы будут перегружены. Проверить связь.
Настройка весов серии торговые ВТА-60/ХХ-5-А, счетные ВТА-60/ХХ-6-А:
1. Нажать клавишу "F" на экране высветится: "--FF--";
2. Нажать на цифровой (серой) клавиатуре "2", на экране: "tПР-0";
Если не 0, то нажать на цифровой клавиатуре "0" и "Т";
3. Весы будут перегружены. Проверить связь.
Настройка весов серии технические ВТА-60/ХХ-7-А:
1. Выключить весы, включить, во время теста нажать клавишу "Т".
На экране: "Cd0000" - нужно ввести пароль: "1723";
2. С помощью клавиш "E" и "-0-" набрать 1723, получится: "Cd1723", нажать "Т";
3. Параметр: "F0 - ", не важно, нажать "Т";
4. Параметр: "F1 - ", не важно, нажать "Т";
5. Параметр: "F2 - 1" (скорость порта 4800) , нажать "Т";
6. Параметр: "F3 - 2" (номер протокола 2) нажимаем "Т";
7. Параметр: "F4 - ", и т.д. не важно, пройти все нажатием "Т";
8. Весы будут перегружены. Проверить связь.
